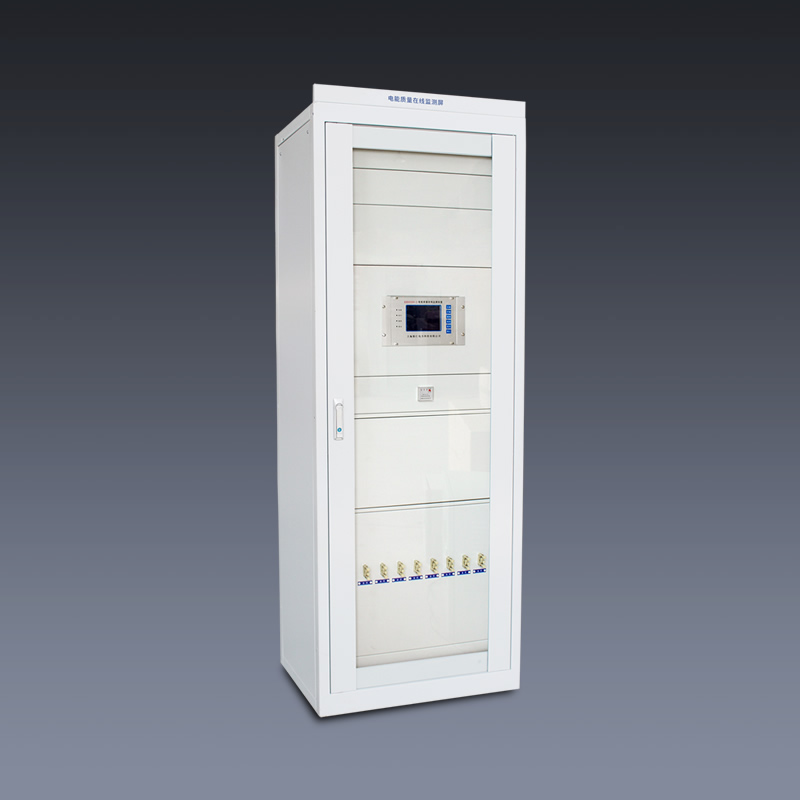

光伏電能質量在線監測屏
光伏電能質量在線監測屏既可以由電能質量在線監測裝置單獨裝屏，又可以加裝分析管理機組成系統。電能質量在線監測屏以RHS6500-2電能質量在線監測裝置為基礎，采集監測單元與分析管理機之間通過以太網連接，并提供第二個通訊接口可供本地監控中心分析，或者多級調度接入。電能質量監測屏適用于變電站、風電場、光伏電站等大型廠礦企業的供電系統。解決了電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。
主要特點
■采用DSP+ARM+CPLD內核，處理速度快，軟件功能豐富。
■RS232和RS485通信接口（MODBUS規約）。
■配置靈活，最多可測量8路×3相電壓信號，8路×3相電流信號。
■內置512M內存，每通道可以連續存儲4個月的歷史數據。
■采用中文界面，簡潔的按鍵操作，用戶使用方便。
光伏電能質量在線監測屏功能配置
| 序號 | 功能說明 |
| 1 | 測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動和閃變、三相電壓允許不平衡度、電網諧波 |
| 2 | 應用小波變換測量分析非平穩時變信號的諧波。 |
| 3 | 測量分析各種用電設備在不同運行狀態下對公用電網電能質量 |
| 4 | 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數的變化趨勢。 |
| 5 | 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。 |
| 6 | 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因 |
| 7 | 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價 |
| 8 | 在線式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使儀器可廣泛地應用于輸配電、電力電子、電機拖動等領域 |
光伏電能質量在線監測屏技術參數
| 測量范圍 | 45～55Hz，中心頻率50Hz |
| 測量條件 | 信號基波分量不小于80％F.S. |
| 測量誤差 | ≤0.02Hz |
| 輸入電壓量程 | AC10～120V或AC10～400V |
| 輸入電流量程 | 5A或1A |
| 基波電壓和電流幅值 | 基波電壓允許誤差≤0.5％F.S. |
| 基波電流允許誤差 | ≤1％F.S. |
| 三相電壓不平衡度誤差 | ≤0.2％ |
| 三相電流不平衡度 | ≤1% |
| 電壓偏差誤差 | ≤0.2％ |
| 電壓變動誤差 | ≤0.2％ |
| 功率偏差 | ≤5％ |
| 閃變誤差 | ≤5％ |
