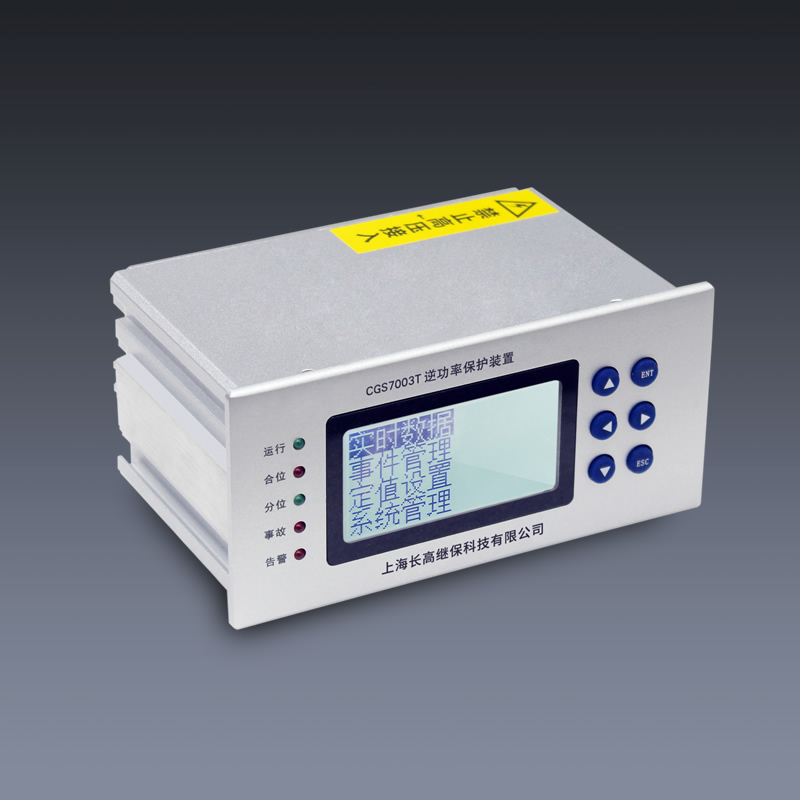

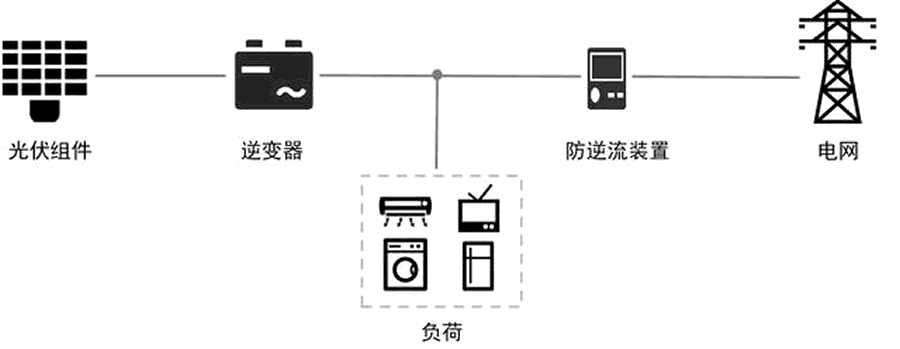

防逆流逆功率保護裝置概述CGS7003T防逆流保護裝置又稱為逆功率保護裝置，主要適用于分布式新能源并網系統。作用為檢測并網點的功率，當反方向出現功率時，即為逆功率（逆流），達到保護定值后，跳開并網開關。防逆流逆功率保護裝置安裝于防逆流光伏箱中。實現光伏發電系統的“自發自用,余電不上網”。

防逆流逆功率保護裝置保護功能

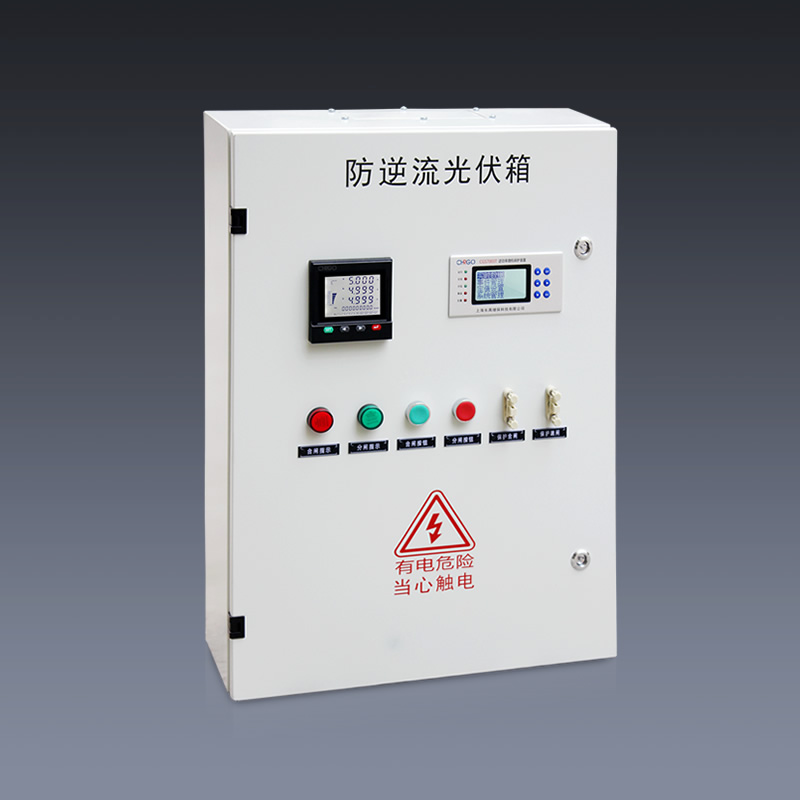

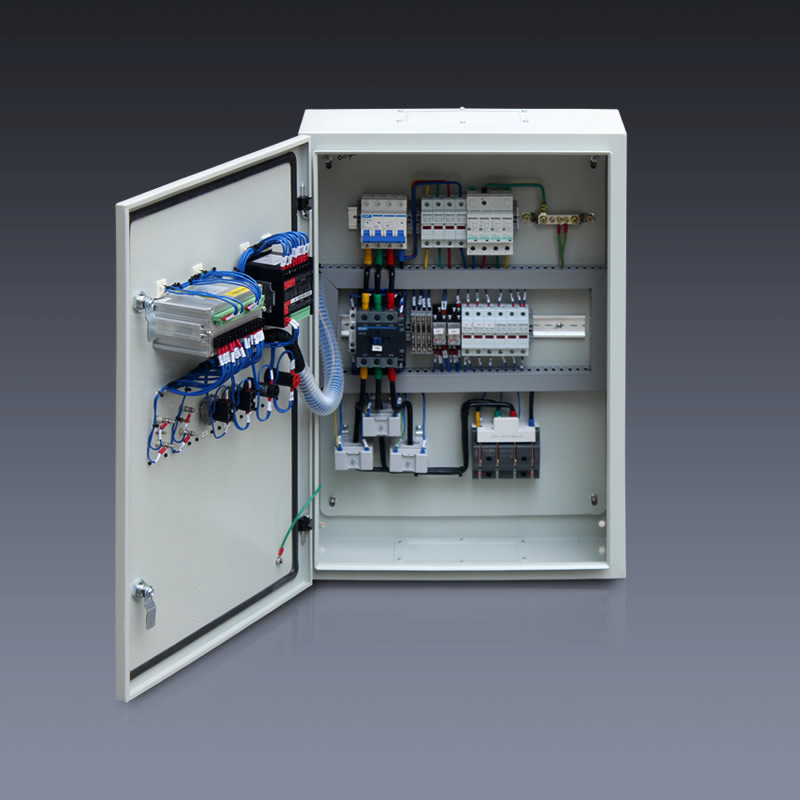

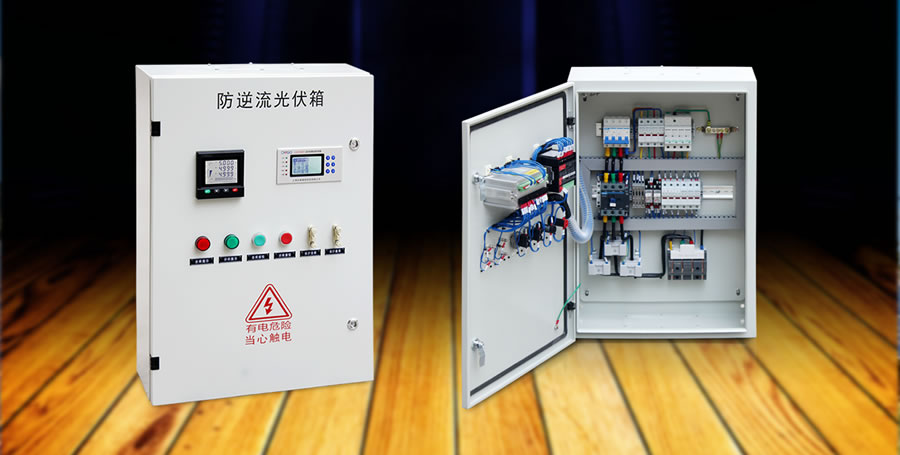

防逆流光伏箱的主要硬件 防逆流保護裝置
用于檢測產權分界點的電流、電壓等數據，計算出實時功率值、功率方向等。
多功能儀表
用于查看當前實時光伏發電電壓、電流、功率等數據，還用于發電電度的計算。
浪涌保護器
用于保護當前柜體內的電子設備、儀器儀表、通訊線路。
隔離刀閘
用于建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。
輸入開關
用于光伏發電輸出時的短路、接地保護。
并網接觸器
配合防逆流控制器斷開、合上光伏發電系統，適用于頻繁操作。

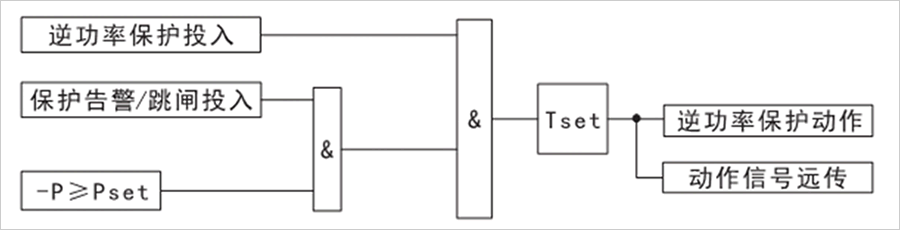

防逆流逆功率保護裝置工作原理 防逆流保護裝置通過監測產權分界點功率的實際值，與設定的整定控制功率臨界定值進行比較，用于光伏發電系統的自動投入/切除。 達到控制產權分界點的功率方向，防止余電上網及提高新能源發電消納水平的目的。
當P值為負且≥-Pset時
●進入投入判據，若光伏已處于投入運行狀態，則執行斷開開關的操作結束。
當P值為正且≥Pset時
●進入投入判據，若光伏已處于投入運行狀態，則執行結束；若光伏未處于投入運行狀態，則執行合上開關的操作。

防逆流保護裝置技術參數

防逆流保護裝置外形及安裝尺寸圖
