產品目錄

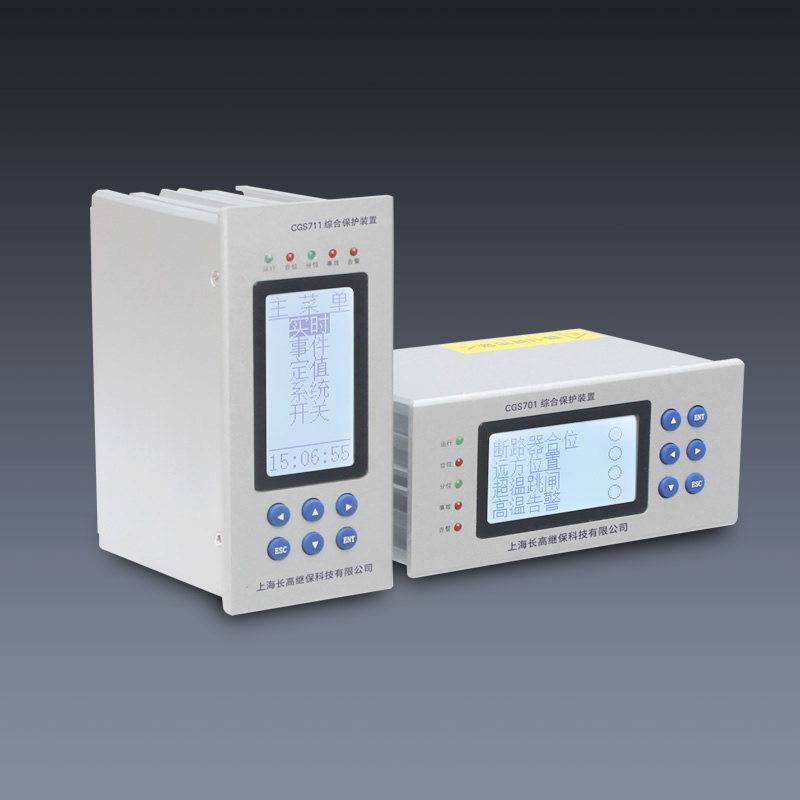

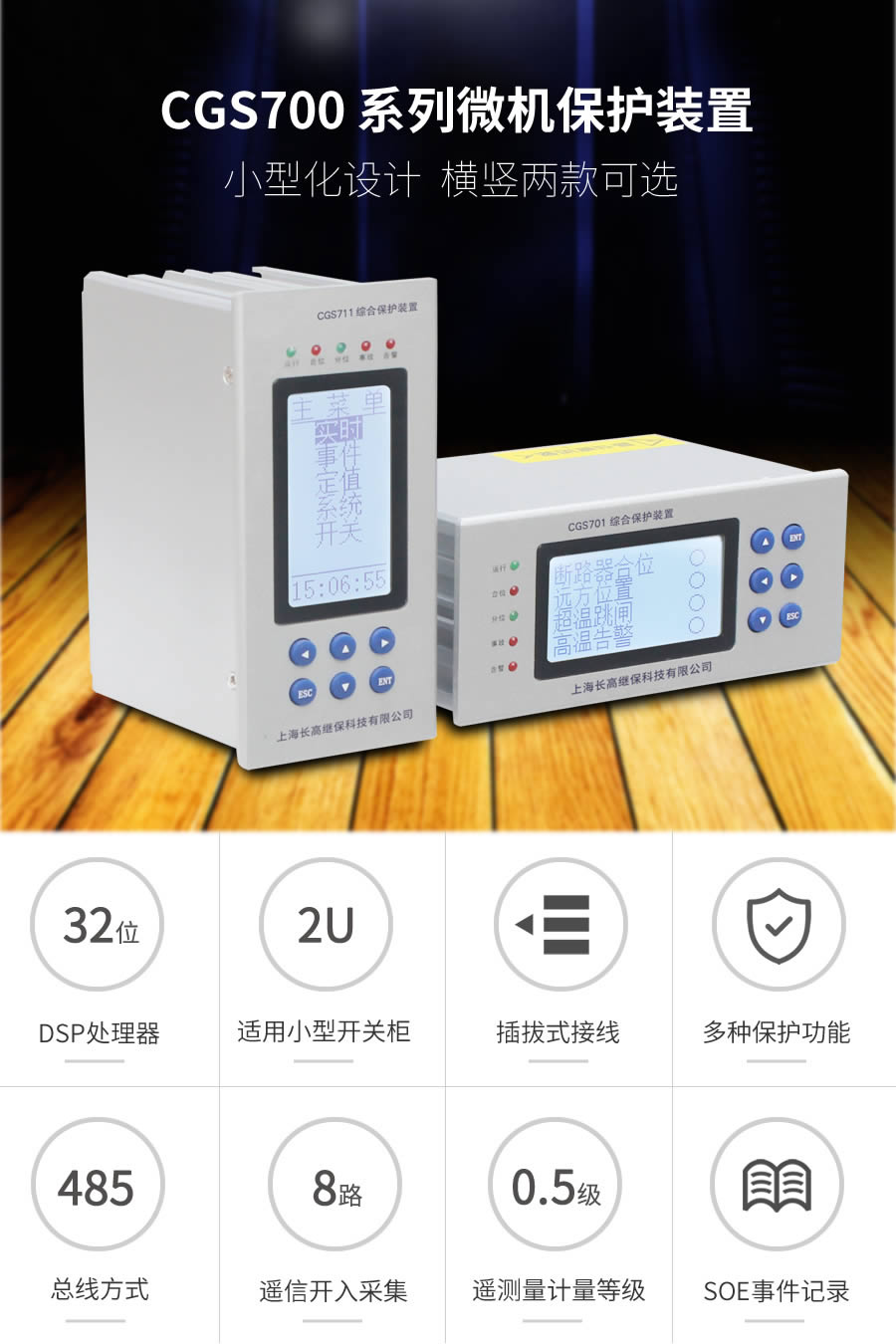

微機保護裝置

CGS700系列微機保護裝置為了適應現代開關柜體小型化要求而開發的微型繼電保護裝置，可分為微機綜合保護、線路保護、站用變（配變）保護、異步電機保護，電容器保護等。

環網柜微機保護裝置

CGS700系列微機保護裝置概述用于電力系統35kV及以下電壓等級的電纜線路、變壓器、電動機、電容器等一次設備提供保護功能。根據型號可分為綜合保護、線路保護、站用變（配變）保護、異步電機保護、電容器保護。其款式可分為橫、堅兩種，并采用小型化設計，適用于各種開關柜，尤其是空間狹小的環網柜。

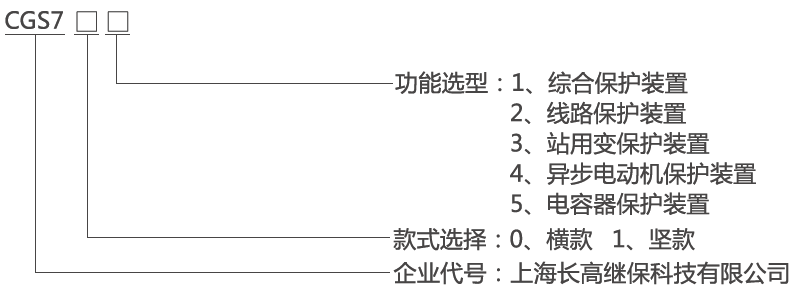

型號及含義 環網柜微機保護裝置型號及含義

保護功能說明

產品名稱	型號說明	裝置保護功能
綜合保護裝置	橫款：CGS711	速斷保護、過負荷保護、反時限過負荷、零序過流、過壓保護、低壓保護、兩段式過流段保護、零序過壓保護、PT斷線、非電量
	堅款：CGS711
線路保護裝置	橫款：CGS702	速斷保護、兩段式過流段保護、三段式零序過流保護、重合閘、后加速保護、過負荷保護、過壓保護、低壓保護、PT斷線
	堅款：CGS712
站用變保護裝置	橫款：CGS703	速斷保護、兩段式過流段保護、過壓保護、低壓保護、零序過流、零序過壓保護、過負荷保護、反時限負荷、PT斷線、非電量
	堅款：CGS713
異步電動機保護裝置	橫款：CGS704	短路保護、啟動時間過長保護、兩段式過流段保護、過負荷保護、零序電流保護、兩段式負序過流段保護、過壓保護、零序過壓保護、低壓保護、反時限過流保護、過熱保護、自啟動保護、PT斷線
	堅款：CGS714
電容器保護裝置	橫款：CGS705	兩段式過流段保護、過壓保護、低壓保護零序過流保護、PT斷線、零序過壓保護、
	堅款：CGS715

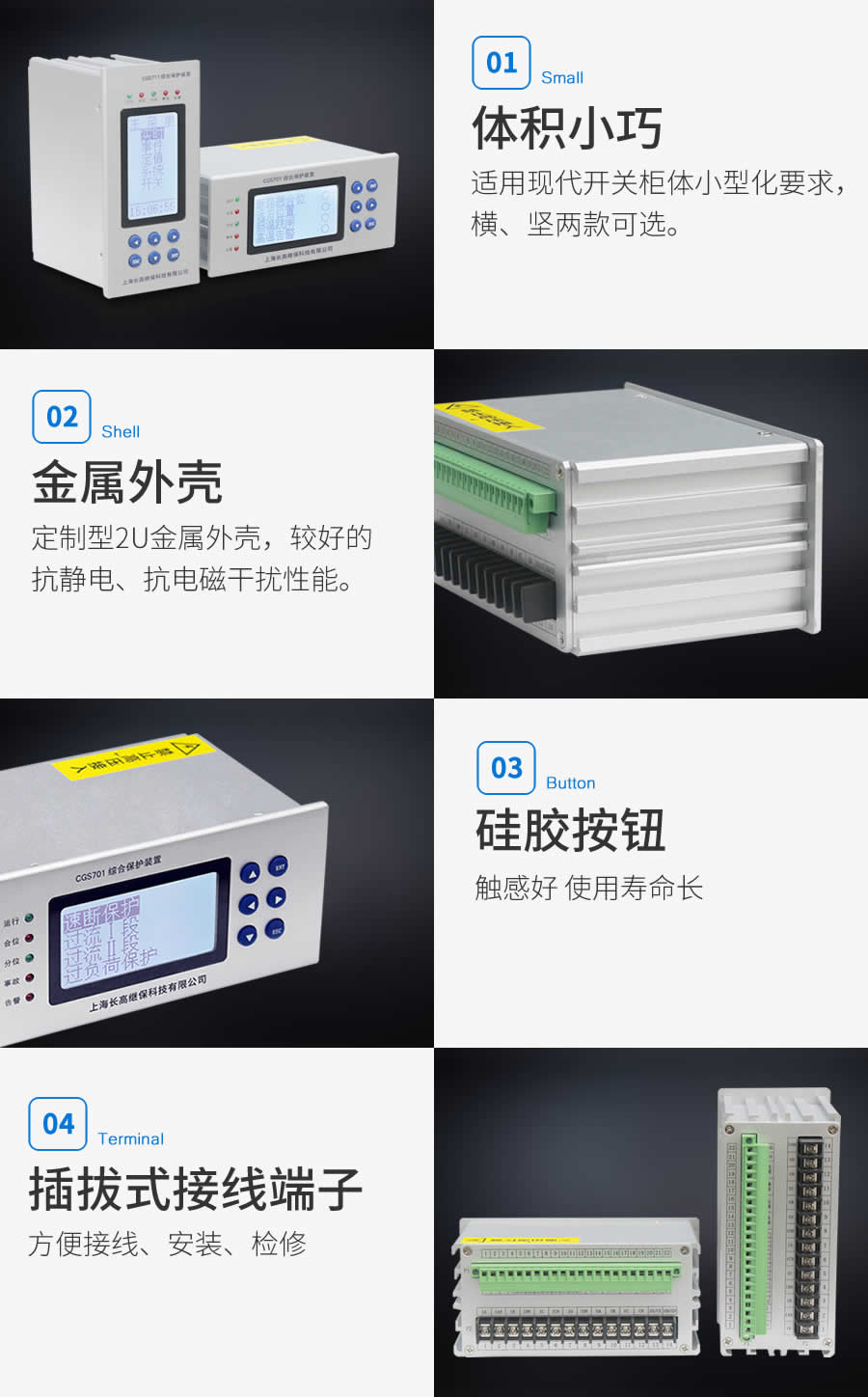

環網柜微機保護主要特點

技術參數表

工作電源
電壓范圍	AC/DC：85～265V（可定做輔助電源DC24、DC48，訂貨時說明電壓要求即可）
正常功耗	＜5W
額定頻率	50Hz
交流電流回路
額定電流	5A（額定電流為1A時必須訂貨時說明電流要求即可）
功率消耗	＜0.5VA/相（In=1A），＜1VA/相（In=5A）
過載能力	2倍額定電流（連續工作），10倍額定電流（允許10s），40倍額定電流（允許1s）
交流電壓回路
額定電壓	57.7V或100V（訂貨時說明電壓要求即可）
功率消耗	＜0.5VA/相（額定電壓下）
過載能力	1.2倍額定電壓，連續工作
遙測量計量等級
電流	0.5級
電壓	0.5級
環境條件
正常溫度	-10℃～55℃
極限溫度	-30℃～70℃
存儲溫度	-40℃～85℃
相對濕度	≤95%，不凝露
大氣壓力	80～110kPa

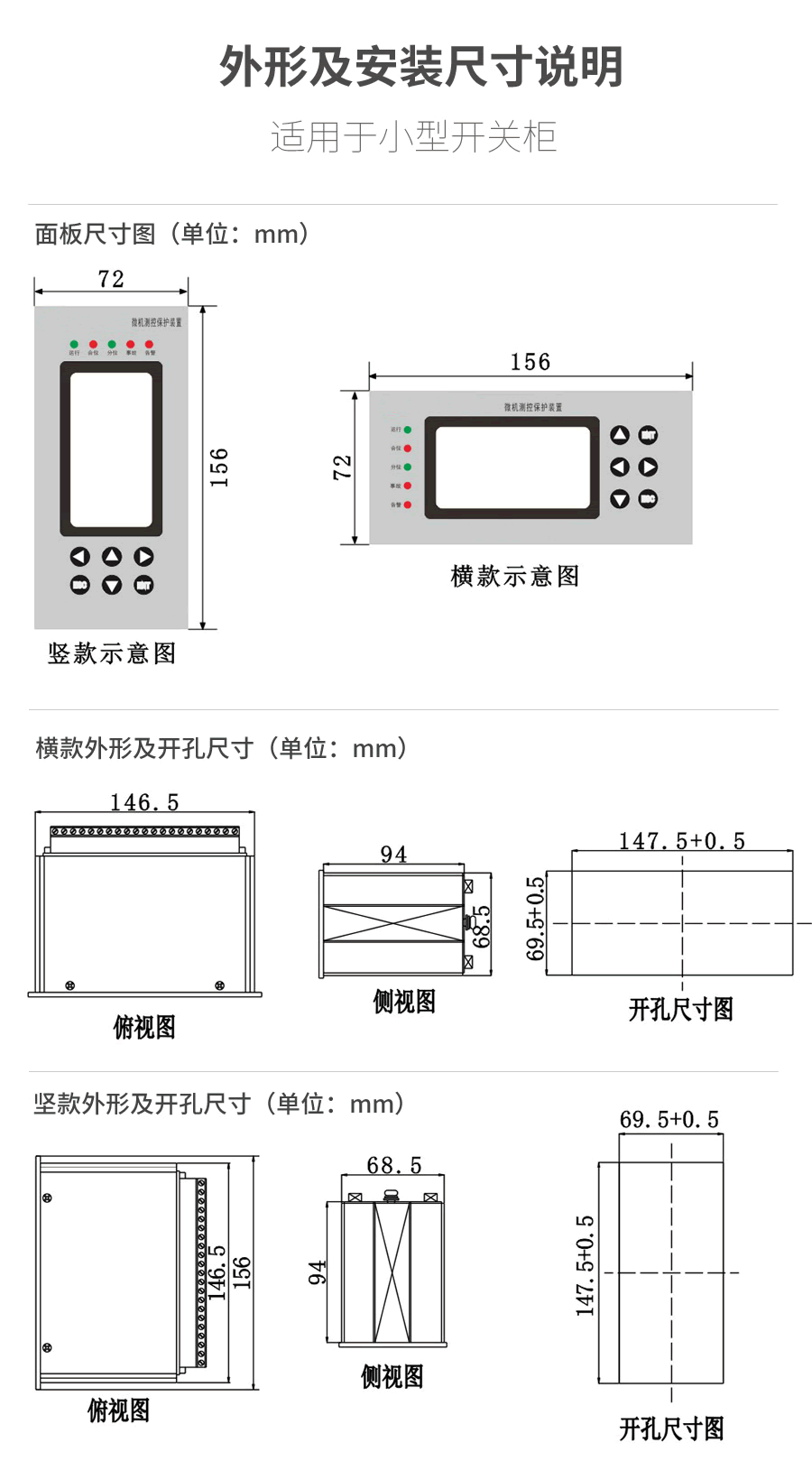

環網柜微機保護裝置外形及開孔尺寸圖
