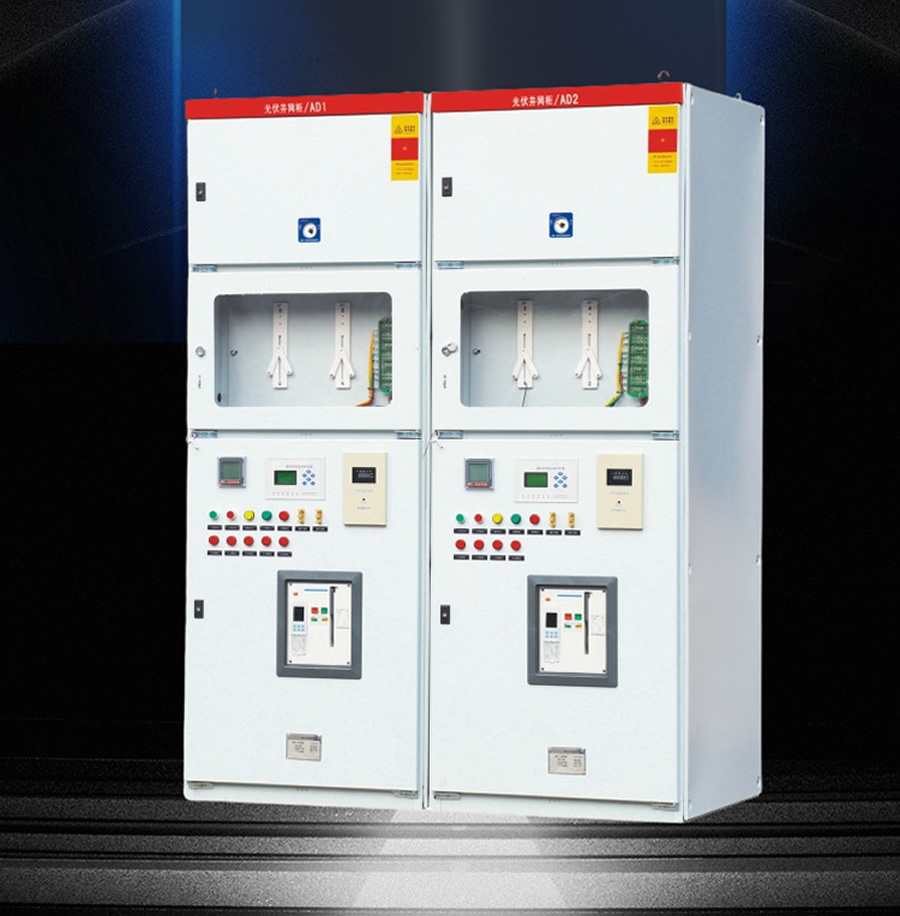

簡要概述光伏并網柜用于10KV及低壓380V光伏電站的小電源并網供電系統，使光伏電網在發生孤島現象時，可以快速切除并網點，使光伏電站與電網側迅速脫離。主要配置的功能有：過電壓跳閘 (可選擇投退)、低電壓跳閘 (可選擇投退)、有壓自動合閘(可選擇投退)、過頻率跳閘(可選擇投退)、低頻率跳閘(可選擇投退)、瞬時逆功率判別跳閘(可選擇投退) 防孤島保護判別(可選擇投退)、測量和控制功能：U、I、P、Q，cosΦ，F（需要有測量電流和電壓輸入）、可選擇的自動恢復合閘等功能。

技術參數●頻率精度：≤0.01Hz。
●電流、電壓遙測量計量等級：0.5級
●濕度：5～95%RH。
●交流電壓回路：<0.5VA/相。
●通信協議： MODBUS。

主要特點●光伏交流并網柜集過壓、低壓、低頻、高頻、頻率突變和逆功率等保護裝置。
●具有剩余電流保護。
●光伏交流并網柜集成分布式電源并網所需的開關設備、保護、測控、通信等功能，滿足分布式電源接入的孤島檢測、自動安全并網、保護及安全隔離等要求。

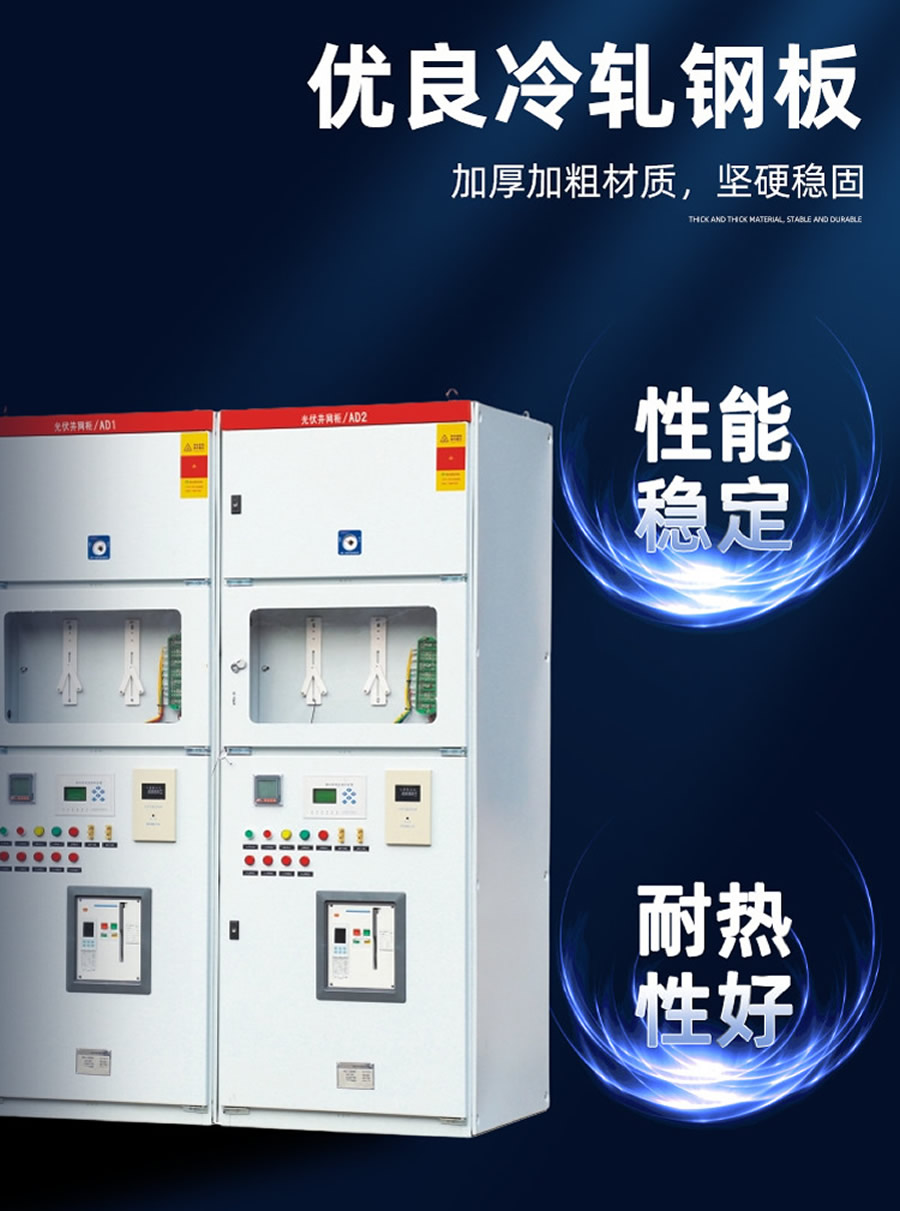

●光伏并網柜箱門、隔板采用靜電環氧噴塑并進行橘紋處理消除眩光。
●光伏交流并網柜采用CRC檢驗并可提供相應的錯誤處理能力。
●具備軟件對時和硬件對時功能。硬件對時支持GPS 差分秒脈沖對時或者IRIG-B 碼對時，裝置可自動識別對時方式。
●光伏交流并網柜的測量和控制功能：U、I、P、Q，cosΦ，F（需要有測量電流和電壓輸入）。
●箱體采用金屬材料，具有抗暴曬、不易導熱、抗風化腐蝕及抗機械沖擊等特點。
●通訊方式采用 CAN 口即控制器區域網接口（或485接口）。
●采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強。

保護功能●頻率在35HZ-65HZ之間時且曾經在低頻值以上時低頻保護才能啟動，低頻保護動作200ms后立即返回。
●9路控制輸出，3路信號輸出。
●光伏交流并網柜具有當電壓低于定值時動作。
●光伏交流并網柜具有方向閉鎖速斷。
●支持變電站側光纖聯跳，即當收到變電站側聯跳命令時開出跳閘出口，切本站的并網開關。
